2020年3月初受命于某建通建設部門邀請，進行MHU3500S液壓沖擊錘的組裝調試工作。MHU3500S最大打擊能量3500kj，標配樁帽最大打樁直徑7.5m，單錘重量接近700噸。
MHU3500S主要由液壓沖擊錘、液壓動力站、液壓軟管、樁帽總成、控制室及其連接通訊線組成。整個液壓沖擊錘的組裝過程大致分為以下幾個階段：物資產地準備階段、設備吊裝定位、電源及通訊連接測試、液壓****及液壓系統組裝、動力站運轉測試、液壓錘水平測試（如需要）、樁帽總成組裝、錘體總成組裝、但其填充等。

承

然后，讓我?guī)Т蠹业浇M裝現場逛一逛。

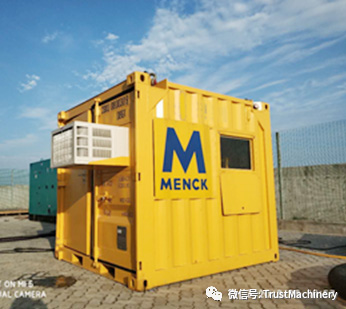

下圖為控制室圖片，集成在8英尺的標準集裝箱內。內含各設備的控制電腦，并配備空調為您提供舒適的操作環境。

控制室

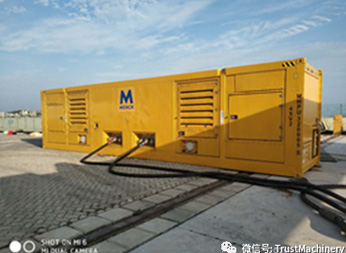

再看下一幅圖，此圖液壓沖擊錘由兩臺液壓動力站提供液壓動力，總計6臺570KW的發動機，帶動液壓泵高速運轉，可最大每分鐘輸出4800L的高壓液壓油驅動液壓錘的主活塞作業。每臺動力站都按照標準集裝箱尺寸集成，可分為20英尺和40英尺不同類型，便于運輸和吊裝。


液壓動力站

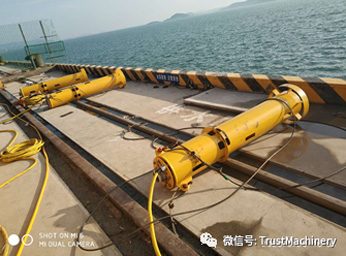

而下一張圖，則是整套設備冷卻系統的重要組成部分。三臺德國原裝的海水冷卻泵，為整套設備的發動機運行及液壓系統提供冷卻水源。
同時，三臺冷卻水泵也是電力需求的主要組成部分。按照說明書需求整套設備運行大約需要外界提供220KW的電力供應。

海水冷卻泵x3

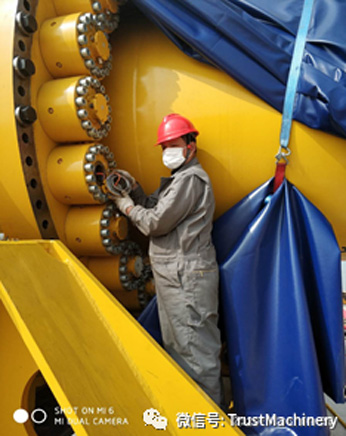

除了引進先進的技術設備之外，朗信的服務也無處不在，下圖是我司朗信的工程師在對液壓錘減震系統做檢測服務。短短幾年時間，朗信服務跟隨祖國風電事業建設的腳步，已先后抵達遼寧渤海海岸線；江蘇東海和黃海海岸線；福建、廣東南海海岸線，遍及祖國多個沿海城市。

上海朗信工程師

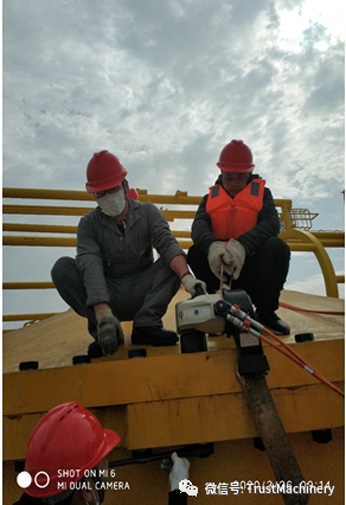

下面的圖則是朗信工程師正在為客戶進行樁帽總成的組裝培訓。樁帽總成需要數十上百顆大扭力螺栓鎖緊。單憑手工已無法滿足預緊需要，因此Menck在集成的工具箱內準備了兩套不同型號的液壓扭矩扳手，為整個組裝過程不同部位提供不同的螺栓預緊力。

朗信工程師牽頭的組裝培訓

 結

因疫情原因，此次調試時間歷時一個多月。按照正常的組裝流程，整個過程需要14個工作日完成，除操錘小組外，預計需要8-10人配合組裝。
此次預計的打樁對象為，上口直徑5.5米鋼管樁，樁長約85米，單樁重量約900噸，稍有遺憾未能適應最大直徑7.5米的鋼管樁。
Menck液壓沖擊錘以最大打樁能量3500Kj，最大打樁直徑7.5m，處于世界領先地位。另外，如果項目需要，樁護筒的最大設計直徑可達10m。
上海朗信跟隨祖國風電事業的發展腳步不斷前行，朗信設備、朗信服務，永不止步�。�！

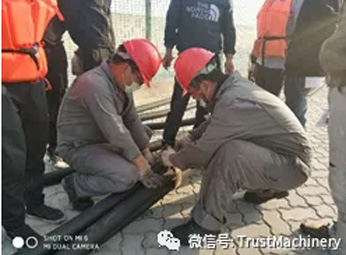

朗信工程師努力奮斗照
